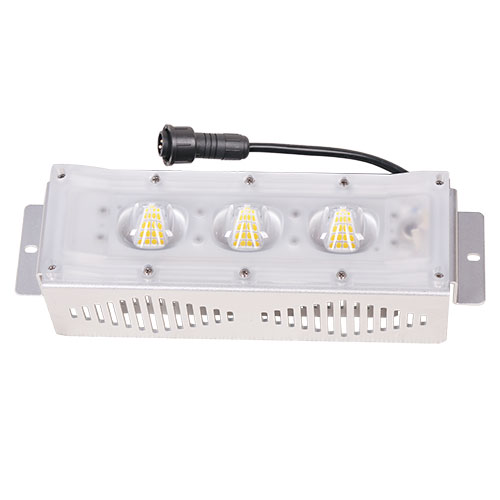

LED模组
YC-LTYGMZ
产品介绍 Product Presentation：
※ 散热器采用1070铝板冲压成型结构，表面经阳极氧化处理
※ 采用模组化设计，可以单个模组使用，也可以多个模组串联使用
※ 采用标准化防水连接器，插接式连接，方便安装及日后维护
※ 采用超高光效 Philips lumileds 3030 LED灯珠
※ 透镜采用光学级抗UV阻燃PC，现代化等亮度配光设计
※ 自由系列化，全功率解决方案
产品尺寸 Product Diemension：
使用场所 Use Place ：
主要与路灯灯壳配套，适用于主干道次干道、广场、小区、公园、工厂企业、农村亮化等场地照明。
技术参数 Technical Parameter：
|
产品型号 Product Module |
YC-LTYGMZ25 |
YC-LTYGMZ50 |
|
模组功率 LED Module Power（W） |
≤25W |
≤50W |
|
总光通量 Luminous Flux（lm） |
3125 |
6250 |
|
典型模组光效 Typical LED Module Efficacy（lm/W） |
125±5 |
|
|
LED芯片 LED Chip |
LUMILEDS 3030 |
|
|
灯珠数量 Chip Quantity（PCS） |
30 |
60 |
|
色温 Color Temperature（K） |
3000K/4000/5700 |
|
|
显指 Color Rendering Index（Ra） |
≥70 |
|
|
配光角度 Beam Angle |
150 x 80° |
|
|
典型输入电压 Typical Input Voltage（V） |
DC 36±0.5V |
DC 72±0.5V |
|
输入电压范围 Input Voltage Range（V） |
DC 30～43V |
DC 66～79V |
|
输入电流 Input Current（mA） |
≤700 |
≤700 |
|
Tc温度 Case Temperature at Tc Point |
≤70℃ @ Ta=35℃ |
|
|
产品尺寸 Product Dimension（mm） |
L249.4 x W70 x H76 |
|
|
净重 Net Weight（Kg） |
0.39 |
0.49 |
|
包装数量 Packing Quantity（PCS） |
1 |
|
|
包装尺寸 Packing Size（mm） |
L283 x W89 x H79 |
|
|
毛重 Gross Weight（Kg） |
0.46 |
0.56 |
|
电气接口 Electrical Interface |
M15/M18 |
|
|
防护等级 IP Rating |
IP66 |
|
|
工作环境温度 Ambient Temperature（℃） |
-30℃ ～+45℃ |
|
|
使用寿命 Lifetime |
≥ 50,000Hours @ Ta=25℃ |
|
